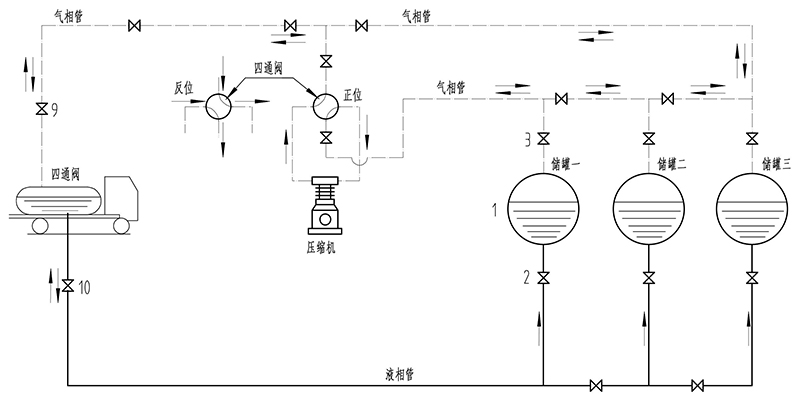

一、卸车工艺流程示意图
A、液体输送
开始时将槽车于储罐之间的液相管打开，如果槽车内液位高于储罐，则会自动流入储罐，达到平衡时，停止流动。如果槽车液相位低于储罐，直接启动压缩机，四通阀处于正位，通过压缩机从储罐内抽取气体加压后排入槽车。此时槽车内压力升高，储罐内压力下降，槽车内的液体就流入储罐内。(如下图示)
B、剩余液体回收
剩余液体回收过程与液体输送相反。液体被输送后，四通阀应换向，图中虚线管路关闭。此时，槽车内剩余气体由压缩机吸入，加压后排向储罐，直至剩余气体压力降至没有回收价值为止。回收时注意压缩机压比及排气温度不能超过允许值。
二、四通阀工作原理

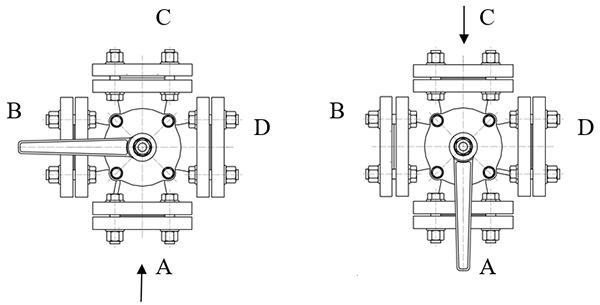

扳动四通阀手柄，当四通阀处在图a所示位置时，则A端为进气，气体由A流向B,经接管、进气过滤器部件、压缩机进气管、压缩机、压缩机排气管，D端流向C端，C端为排气端。
当四通阀处于图B位置时，则C端为进气，气体由C端流向B端，经接管、进气过滤器部件、压缩机进气管、压缩机、压缩机排气管，D端流向A端，A端为排气端。
